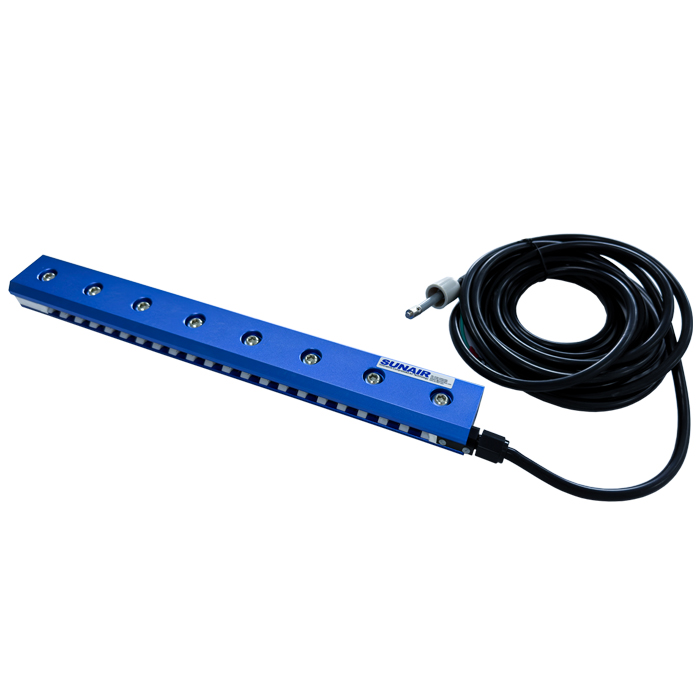

产品名称：TF型离子风刀

TF型离子气刀离子发生器与气刀一体式设计，通过线圈感应传递高压电离空气，安全性更高，放电针无火花产生。除尘与除静电功能为一体，除静电速度<0.2s，有效距离达6m，离子平衡度<50v

立即购买Read More →

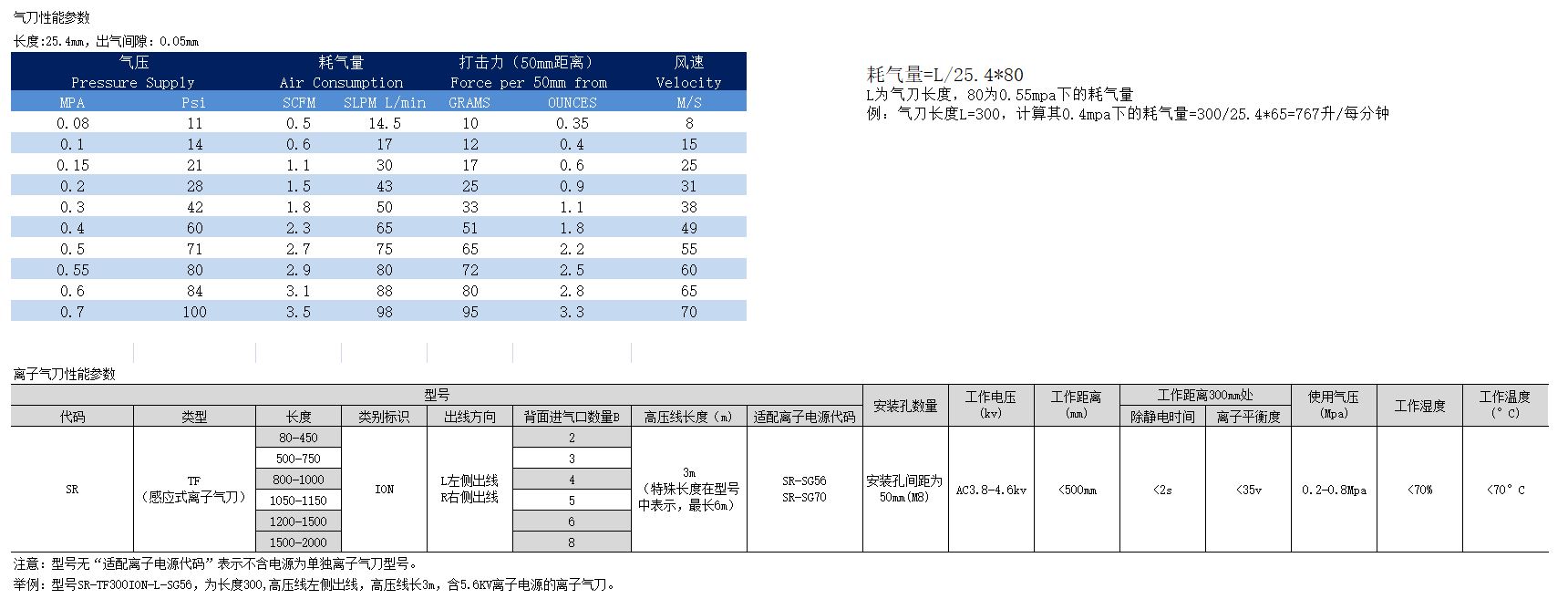

规格及参数
离子平衡度<35v，除静电时间<2s，出气间隙0.05，特殊长度可定制
长度80, 出气间隙0.05mm， 耗气量（0.6mpa=277slpm，0.5mpa=236slpm, 0.4mpa=204slpm, 0.3mpa=157slpm，0.2mpa=132slpm)
长度100, 出气间隙0.05mm， 耗气量（0.6mpa=346slpm，0.5mpa=295slpm, 0.4mpa=255slpm, 0.3mpa=196slpm，0.2mpa=165slpm)
长度150, 出气间隙0.05mm， 耗气量（0.6mpa=519slpm，0.5mpa=442slpm, 0.4mpa=383slpm, 0.3mpa=295slpm，0.2mpa=248slpm)
长度200, 出气间隙0.05mm， 耗气量（0.6mpa=692slpm，0.5mpa=590slpm, 0.4mpa=511slpm, 0.3mpa=393slpm，0.2mpa=330slpm）
长度250, 出气间隙0.05mm， 耗气量（0.6mpa=866slpm，0.5mpa=738slpm, 0.4mpa=639slpm, 0.3mpa=492slpm，0.2mpa=413slpm）
长度300, 出气间隙0.05mm， 耗气量（0.6mpa=1039slpm，0.5mpa=885slpm, 0.4mpa=767slpm, 0.3mpa=590slpm，0.2mpa=496slpm）
长度350, 出气间隙0.05mm， 耗气量（0.6mpa=1212slpm，0.5mpa=1033slpm, 0.4mpa=895slpm, 0.3mpa=689slpm，0.2mpa=578slpm）
长度400, 出气间隙0.05mm， 耗气量（0.6mpa=1385slpm，0.5mpa=1181slpm, 0.4mpa=1023slpm, 0.3mpa=787slpm，0.2mpa=661slpm）
长度450, 出气间隙0.05mm， 耗气量（0.6mpa=1559slpm，0.5mpa=1328slpm, 0.4mpa=1150slpm, 0.3mpa=885slpm，0.2mpa=744slpm）
长度500, 出气间隙0.05mm， 耗气量（0.6mpa=1932slpm，0.5mpa=1476slpm, 0.4mpa=1278slpm, 0.3mpa=984slpm，0.2mpa=826slpm）
长度550, 出气间隙0.05mm， 耗气量（0.6mpa=1905slpm，0.5mpa=1624slpm, 0.4mpa=1406slpm, 0.3mpa=1082slpm，0.2mpa=909slpm）
长度600, 出气间隙0.05mm， 耗气量（0.6mpa=2078slpm，0.5mpa=1771slpm, 0.4mpa=1534slpm, 0.3mpa=1181slpm，0.2mpa=992slpm）
长度650, 出气间隙0.05mm， 耗气量（0.6mpa=2252slpm，0.5mpa=1919slpm, 0.4mpa=1662slpm, 0.3mpa=1279slpm，0.2mpa=1074slpm）
长度700, 出气间隙0.05mm， 耗气量（0.6mpa=2425slpm，0.5mpa=2066slpm, 0.4mpa=1790slpm, 0.3mpa=1378slpm，0.2mpa=1157slpm）
长度750, 出气间隙0.05mm， 耗气量（0.6mpa=2598slpm，0.5mpa=2315slpm, 0.4mpa=1918slpm, 0.3mpa=1476slpm，0.2mpa=1269slpm）
长度800, 出气间隙0.05mm， 耗气量（0.6mpa=2771slpm，0.5mpa=2362slpm, 0.4mpa=2046slpm, 0.3mpa=1574slpm，0.2mpa=1354slpm）
长度850, 出气间隙0.05mm， 耗气量（0.6mpa=2944slpm，0.5mpa=2509slpm, 0.4mpa=2173slpm, 0.3mpa=1673slpm，0.2mpa=1439slpm）
长度900, 出气间隙0.05mm， 耗气量（0.6mpa=3118slpm，0.5mpa=2675slpm, 0.4mpa=2301slpm, 0.3mpa=1771slpm，0.2mpa=1523slpm）
长度950, 出气间隙0.05mm， 耗气量（0.6mpa=3291slpm，0.5mpa=2805slpm, 0.4mpa=2429slpm, 0.3mpa=1870slpm，0.2mpa=1608slpm）
长度1000, 出气间隙0.05mm， 耗气量（0.6mpa=3464slpm，0.5mpa=2952slpm, 0.4mpa=2559slpm, 0.3mpa=1968slpm，0.2mpa=1692slpm）
长度1050, 出气间隙0.05mm， 耗气量（0.6mpa=3637slpm，0.5mpa=3100slpm, 0.4mpa=2687slpm, 0.3mpa=2066slpm，0.2mpa=1736slpm）
长度1100, 出气间隙0.05mm， 耗气量（0.6mpa=3811slpm，0.5mpa=3248slpm, 0.4mpa=2815slpm, 0.3mpa=2165slpm，0.2mpa=1818slpm）
长度1150, 出气间隙0.05mm， 耗气量（0.6mpa=3984slpm，0.5mpa=3395slpm, 0.4mpa=2942slpm, 0.3mpa=2263slpm，0.2mpa=1901slpm）
长度1200, 出气间隙0.05mm， 耗气量（0.6mpa=4157slpm，0.5mpa=3543slpm, 0.4mpa=3070slpm, 0.3mpa=2362slpm，0.2mpa=1984slpm）
长度1250, 出气间隙0.05mm， 耗气量（0.6mpa=4330slpm，0.5mpa=3690slpm, 0.4mpa=3198slpm, 0.3mpa=2460slpm，0.2mpa=2066slpm）
长度1300, 出气间隙0.05mm， 耗气量（0.6mpa=4503slpm，0.5mpa=3838slpm, 0.4mpa=3326slpm, 0.3mpa=2559slpm，0.2mpa=2149slpm）
长度1350, 出气间隙0.05mm， 耗气量（0.6mpa=4677slpm，0.5mpa=3986slpm, 0.4mpa=3434slpm, 0.3mpa=2657slpm，0.2mpa=2232slpm）
长度1400, 出气间隙0.05mm， 耗气量（0.6mpa=4850slpm，0.5mpa=4133slpm, 0.4mpa=3582slpm, 0.3mpa=2755slpm，0.2mpa=2315slpm）
长度1450, 出气间隙0.05mm， 耗气量（0.6mpa=5023slpm，0.5mpa=4281slpm, 0.4mpa=3710slpm, 0.3mpa=2854slpm，0.2mpa=2397slpm）
长度1500, 出气间隙0.05mm， 耗气量（0.6mpa=5196slpm，0.5mpa=4429slpm, 0.4mpa=3838slpm, 0.3mpa=2952slpm，0.2mpa=2480slpm）
长度1550, 出气间隙0.05mm， 耗气量（0.6mpa=5370slpm，0.5mpa=4576slpm, 0.4mpa=3966slpm, 0.3mpa=3051slpm，0.2mpa=2563slpm）
长度1600, 出气间隙0.05mm， 耗气量（0.6mpa=5543slpm，0.5mpa=4724slpm, 0.4mpa=4094slpm, 0.3mpa=3149slpm，0.2mpa=2645slpm）
长度1650, 出气间隙0.05mm， 耗气量（0.6mpa=5716slpm，0.5mpa=4872slpm, 0.4mpa=4222slpm, 0.3mpa=3248slpm，0.2mpa=2728slpm）
长度1700, 出气间隙0.05mm， 耗气量（0.6mpa=5889slpm，0.5mpa=5019slpm, 0.4mpa=4350slpm, 0.3mpa=3346slpm，0.2mpa=2811slpm）
长度1750, 出气间隙0.05mm， 耗气量（0.6mpa=6063slpm，0.5mpa=5167slpm, 0.4mpa=4478slpm, 0.3mpa=3444slpm，0.2mpa=2893slpm）
长度1800, 出气间隙0.05mm， 耗气量（0.6mpa=6236slpm，0.5mpa=5315slpm, 0.4mpa=4606slpm, 0.3mpa=3543slpm，0.2mpa=2976slpm）
长度1850, 出气间隙0.05mm， 耗气量（0.6mpa=6409slpm，0.5mpa=5462slpm, 0.4mpa=4734slpm, 0.3mpa=3641slpm，0.2mpa=3059slpm）
长度1900, 出气间隙0.05mm， 耗气量（0.6mpa=6582slpm，0.5mpa=5610slpm, 0.4mpa=4862slpm, 0.3mpa=3740slpm，0.2mpa=3141slpm）
长度1950, 出气间隙0.05mm， 耗气量（0.6mpa=6755slpm，0.5mpa=5757slpm, 0.4mpa=4990slpm, 0.3mpa=3838slpm，0.2mpa=3224slpm）
长度2000, 出气间隙0.05mm， 耗气量（0.6mpa=6929slpm，0.5mpa=5905slpm, 0.4mpa=5118slpm, 0.3mpa=3937slpm，0.2mpa=3307slpm）
  • 概述
  • 性能参数

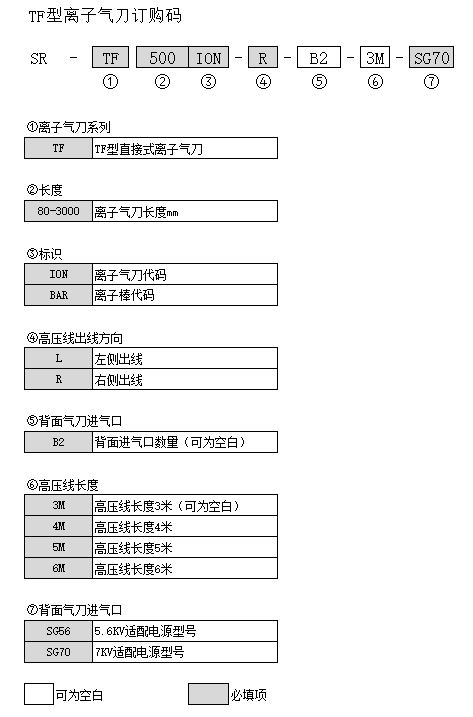

  • 订购码
  • 设计图纸
  • 视频
  • 图片

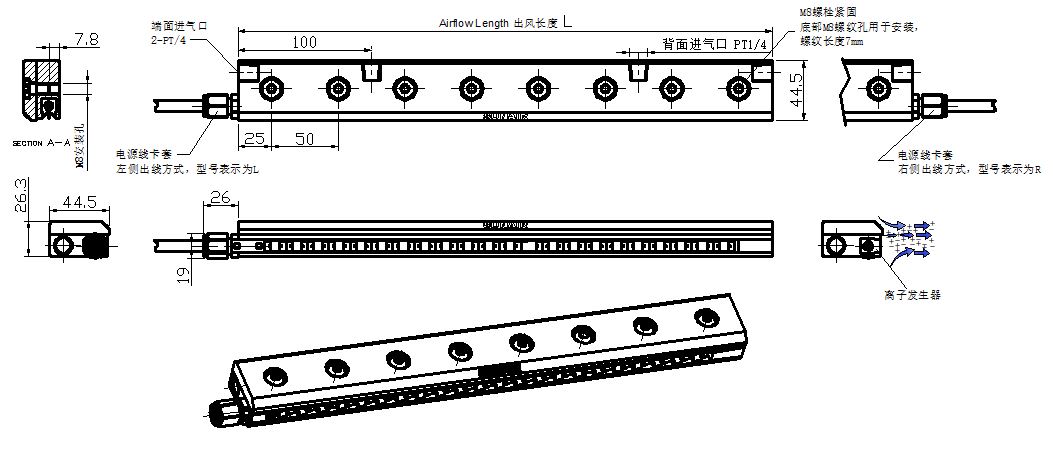

    一、安装图示

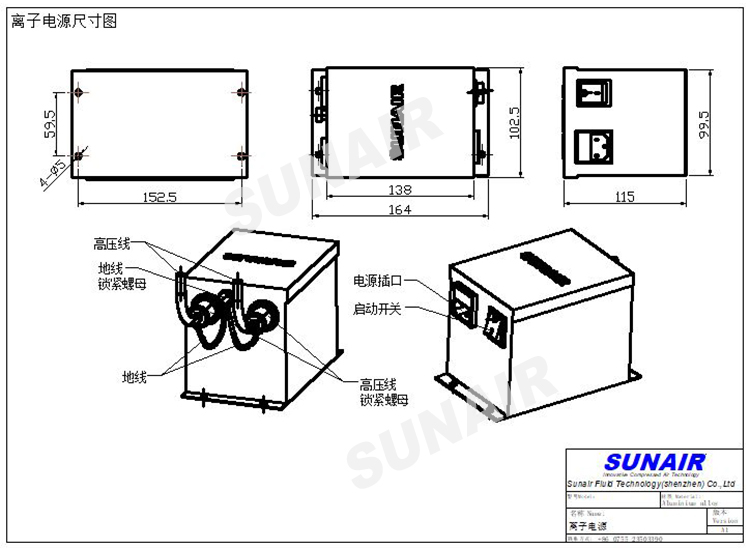

    二、离子电源性能参数及附图：

    电源型号：SR-SG56 / SR-SG70

    输入电压：220V/50Hz

    输出电压：5.6-7KV

    输入电流：135mA max

    输出电流：4.2mA max

    更大功率：40W

    高压输出端口：2


    三、进气口数量及气管尺寸

    我们应根据离子气刀的长度来选择进气口数量及气管尺寸，如果进气口太少，及管路尺寸太小，离子气刀得不到足够的供气量，吹气性能将达不到我们的使用要求。我们以标准外径10mm 和12mm气管为例，需要的进气口数量与长度对比，如下表。



    w   气流长度250mm       10mm气管         进气口数量 1个

    w   气流长度350mm       12mm气管         进气口数量 1个



    例：如果离子气刀长度为1000mm时，用10mm气管那进气口数量为4个，用12mm气管时进气口数量为3个。

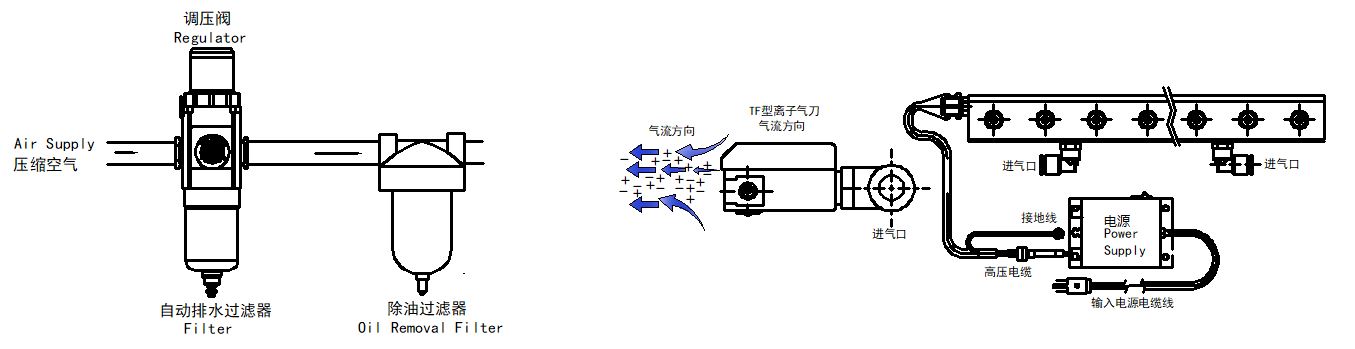

    四、压缩空气供应

    进气口的位置应选择均匀分布在整条气刀长度方向的位置，以保持气流平衡，我们也提供通用的管路配件（单独出售），用于连接同一个离子气。



    压缩空气通过使用合适的过滤用于分离空气中的杂质污垢、水和油等，离子气刀将运行很长一段时间而不堵塞。在压缩空气的供应上使用15微米或更高精度的自动排水型过滤器来分离空气中的水份、杂质污垢，为了解决空气中含油的问题，还应使用除油过滤器。



    w   过滤器的安装应该在离子气刀的附近，距离在5米以内。

    w   过滤器应选择进出气口管螺纹尺寸大于PT3/8的中大型号，防止限流。

    w   用于控制压缩空气通断的电磁阀进出气口尺寸也应大于PT3/8管螺纹，防止限流。



    五、安装与固定

    注意：离子气刀和电源不能在易燃易爆的地方使用。

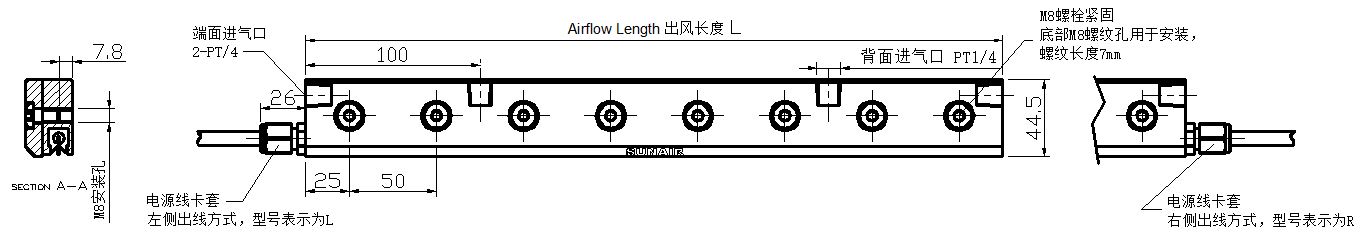

    1. 离子气刀的背部有M8的螺纹用于安装，可固定在任何工作位置，也可以用压缩空气硬管进行固定。

     安装图：


    2. 离子气刀安装在某一位置后，该点材料的静电被消除，如果处理过的材料在传输或运动中受到额外的摩擦，它可能会形成另一种静电荷，那么可能需要增加另一套离子气刀进行静电消除。

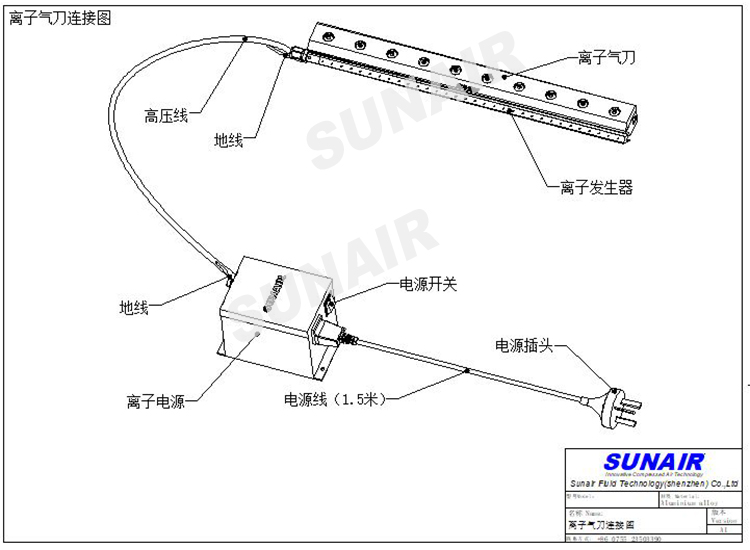

    3. 将离子气刀上的电源线拧入电源其中一个输出端口，将接地线连接到电源的螺栓处用螺母拧紧，一定要确保接地良好，此电源为220V输入电压，输入电压电缆线的插头为3插设计，其中一个为接地线要确保正确接地。完成所有连接后，才可开启电源。


    4. 建议将离子气刀与电源连接的电缆线屏敝在塑料套管中，由于此电缆线为高压线，在没有塑料套管屏敝时不能与设备其它电器的电缆线一起走线。



    六、电源使用注意事项

    1. 确保输入电源电压稳定，有必要增加稳压装置。

    2. 电源不应在爆炸或易燃区域使用。

    3. 必须接地良好，否则会损坏电源。

    4. 完成所有连接后才可开启电源开关。



    七、故障诊断

    1. 离子电源必须正确接地，否则不能正常工作，还会存在高压冲击，损坏电源和离子气刀。

    2. 如果离子气刀气流量减小，可以通过安装一个压力表在一个未使用的进气口处检查压力，气流量减小的原因与气源供气有直接关系，首先应检查气源的压力和流量，再检查进气管的直径、进气口的数量、过滤器的型号大小、电磁阀的允许更大通过流量等，不能有限流的气动元器件。



    八、维护

    如果污物堵塞了离子气刀，可拆卸检查，离子气刀是由一个离发生器连接到气刀上组成。气刀分为上下两部分，上部份为气刀盖板，将螺栓拧下来后可打开盖板，检查气刀内每个气道里的灰尘、污垢和油膜，并清理清洁干净，再将盖板盖回，将螺栓按顺序从一端向另一端拧紧。



    保持离子发生器电极针无水份和污垢对其性能和使用寿命非常重要，应定期3-6个月用软毛刷对放电针进清洁，不要使用任何会使放电针弯曲损坏的工具，注意在清洁电极针时一定要关闭电源供应。
