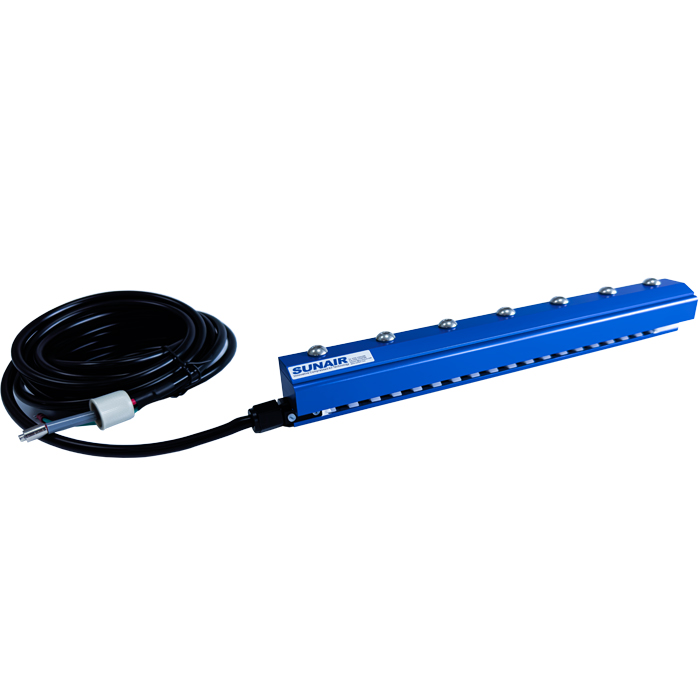

产品名称:A型离子气刀

FB型离子气刀结构更紧凑,离子发生器与离子气刀一体式设计,除尘与除静电功能为一体,除静电速度<0.2s,有效距离达6m,离子平衡度<50v

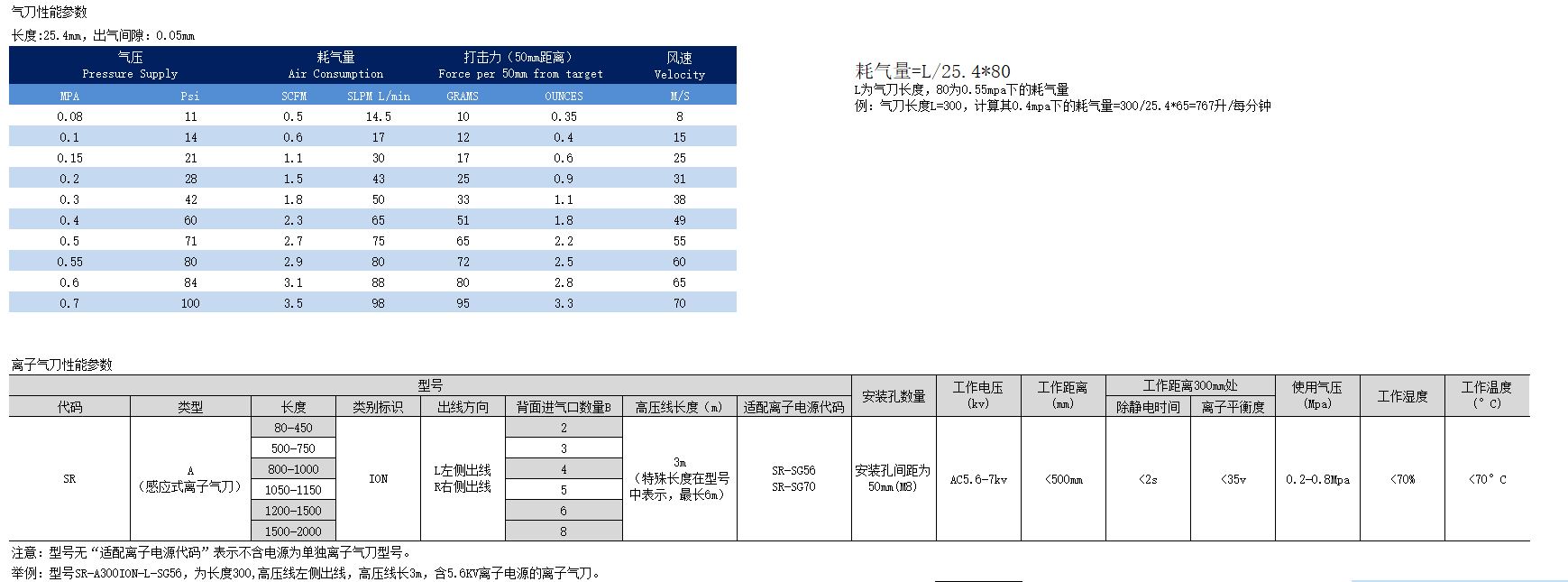

规格及参数
离子平衡度<35v,除静电时间<2s,出气间隙0.05mm,特殊长度可定制
长度80, 出气间隙0.05mm, 耗气量(0.6mpa=277slpm,0.5mpa=236slpm, 0.4mpa=204slpm, 0.3mpa=157slpm,0.2mpa=132slpm)
长度100, 出气间隙0.05mm, 耗气量(0.6mpa=346slpm,0.5mpa=295slpm, 0.4mpa=255slpm, 0.3mpa=196slpm,0.2mpa=165slpm)
长度150, 出气间隙0.05mm, 耗气量(0.6mpa=519slpm,0.5mpa=442slpm, 0.4mpa=383slpm, 0.3mpa=295slpm,0.2mpa=248slpm)
长度200, 出气间隙0.05mm, 耗气量(0.6mpa=692slpm,0.5mpa=590slpm, 0.4mpa=511slpm, 0.3mpa=393slpm,0.2mpa=330slpm)
长度250, 出气间隙0.05mm, 耗气量(0.6mpa=866slpm,0.5mpa=738slpm, 0.4mpa=639slpm, 0.3mpa=492slpm,0.2mpa=413slpm)
长度300, 出气间隙0.05mm, 耗气量(0.6mpa=1039slpm,0.5mpa=885slpm, 0.4mpa=767slpm, 0.3mpa=590slpm,0.2mpa=496slpm)
长度350, 出气间隙0.05mm, 耗气量(0.6mpa=1212slpm,0.5mpa=1033slpm, 0.4mpa=895slpm, 0.3mpa=689slpm,0.2mpa=578slpm)
长度400, 出气间隙0.05mm, 耗气量(0.6mpa=1385slpm,0.5mpa=1181slpm, 0.4mpa=1023slpm, 0.3mpa=787slpm,0.2mpa=661slpm)
长度450, 出气间隙0.05mm, 耗气量(0.6mpa=1559slpm,0.5mpa=1328slpm, 0.4mpa=1150slpm, 0.3mpa=885slpm,0.2mpa=744slpm)
长度500, 出气间隙0.05mm, 耗气量(0.6mpa=1932slpm,0.5mpa=1476slpm, 0.4mpa=1278slpm, 0.3mpa=984slpm,0.2mpa=826slpm)
长度550, 出气间隙0.05mm, 耗气量(0.6mpa=1905slpm,0.5mpa=1624slpm, 0.4mpa=1406slpm, 0.3mpa=1082slpm,0.2mpa=909slpm)
长度600, 出气间隙0.05mm, 耗气量(0.6mpa=2078slpm,0.5mpa=1771slpm, 0.4mpa=1534slpm, 0.3mpa=1181slpm,0.2mpa=992slpm)
长度650, 出气间隙0.05mm, 耗气量(0.6mpa=2252slpm,0.5mpa=1919slpm, 0.4mpa=1662slpm, 0.3mpa=1279slpm,0.2mpa=1074slpm)
长度700, 出气间隙0.05mm, 耗气量(0.6mpa=2425slpm,0.5mpa=2066slpm, 0.4mpa=1790slpm, 0.3mpa=1378slpm,0.2mpa=1157slpm)
长度750, 出气间隙0.05mm, 耗气量(0.6mpa=2598slpm,0.5mpa=2315slpm, 0.4mpa=1918slpm, 0.3mpa=1476slpm,0.2mpa=1269slpm)
长度800, 出气间隙0.05mm, 耗气量(0.6mpa=2771slpm,0.5mpa=2362slpm, 0.4mpa=2046slpm, 0.3mpa=1574slpm,0.2mpa=1354slpm)
长度850, 出气间隙0.05mm, 耗气量(0.6mpa=2944slpm,0.5mpa=2509slpm, 0.4mpa=2173slpm, 0.3mpa=1673slpm,0.2mpa=1439slpm)
长度900, 出气间隙0.05mm, 耗气量(0.6mpa=3118slpm,0.5mpa=2675slpm, 0.4mpa=2301slpm, 0.3mpa=1771slpm,0.2mpa=1523slpm)
长度950, 出气间隙0.05mm, 耗气量(0.6mpa=3291slpm,0.5mpa=2805slpm, 0.4mpa=2429slpm, 0.3mpa=1870slpm,0.2mpa=1608slpm)
长度1000, 出气间隙0.05mm, 耗气量(0.6mpa=3464slpm,0.5mpa=2952slpm, 0.4mpa=2559slpm, 0.3mpa=1968slpm,0.2mpa=1692slpm)
长度1050, 出气间隙0.05mm, 耗气量(0.6mpa=3637slpm,0.5mpa=3100slpm, 0.4mpa=2687slpm, 0.3mpa=2066slpm,0.2mpa=1736slpm)
长度1100, 出气间隙0.05mm, 耗气量(0.6mpa=3811slpm,0.5mpa=3248slpm, 0.4mpa=2815slpm, 0.3mpa=2165slpm,0.2mpa=1818slpm)
长度1150, 出气间隙0.05mm, 耗气量(0.6mpa=3984slpm,0.5mpa=3395slpm, 0.4mpa=2942slpm, 0.3mpa=2263slpm,0.2mpa=1901slpm)
长度1200, 出气间隙0.05mm, 耗气量(0.6mpa=4157slpm,0.5mpa=3543slpm, 0.4mpa=3070slpm, 0.3mpa=2362slpm,0.2mpa=1984slpm)
长度1250, 出气间隙0.05mm, 耗气量(0.6mpa=4330slpm,0.5mpa=3690slpm, 0.4mpa=3198slpm, 0.3mpa=2460slpm,0.2mpa=2066slpm)
长度1300, 出气间隙0.05mm, 耗气量(0.6mpa=4503slpm,0.5mpa=3838slpm, 0.4mpa=3326slpm, 0.3mpa=2559slpm,0.2mpa=2149slpm)
长度1350, 出气间隙0.05mm, 耗气量(0.6mpa=4677slpm,0.5mpa=3986slpm, 0.4mpa=3434slpm, 0.3mpa=2657slpm,0.2mpa=2232slpm)
长度1400, 出气间隙0.05mm, 耗气量(0.6mpa=4850slpm,0.5mpa=4133slpm, 0.4mpa=3582slpm, 0.3mpa=2755slpm,0.2mpa=2315slpm)
长度1450, 出气间隙0.05mm, 耗气量(0.6mpa=5023slpm,0.5mpa=4281slpm, 0.4mpa=3710slpm, 0.3mpa=2854slpm,0.2mpa=2397slpm)
长度1500, 出气间隙0.05mm, 耗气量(0.6mpa=5196slpm,0.5mpa=4429slpm, 0.4mpa=3838slpm, 0.3mpa=2952slpm,0.2mpa=2480slpm)
长度1550, 出气间隙0.05mm, 耗气量(0.6mpa=5370slpm,0.5mpa=4576slpm, 0.4mpa=3966slpm, 0.3mpa=3051slpm,0.2mpa=2563slpm)
长度1600, 出气间隙0.05mm, 耗气量(0.6mpa=5543slpm,0.5mpa=4724slpm, 0.4mpa=4094slpm, 0.3mpa=3149slpm,0.2mpa=2645slpm)
长度1650, 出气间隙0.05mm, 耗气量(0.6mpa=5716slpm,0.5mpa=4872slpm, 0.4mpa=4222slpm, 0.3mpa=3248slpm,0.2mpa=2728slpm)
长度1700, 出气间隙0.05mm, 耗气量(0.6mpa=5889slpm,0.5mpa=5019slpm, 0.4mpa=4350slpm, 0.3mpa=3346slpm,0.2mpa=2811slpm)
长度1750, 出气间隙0.05mm, 耗气量(0.6mpa=6063slpm,0.5mpa=5167slpm, 0.4mpa=4478slpm, 0.3mpa=3444slpm,0.2mpa=2893slpm)
长度1800, 出气间隙0.05mm, 耗气量(0.6mpa=6236slpm,0.5mpa=5315slpm, 0.4mpa=4606slpm, 0.3mpa=3543slpm,0.2mpa=2976slpm)
长度1850, 出气间隙0.05mm, 耗气量(0.6mpa=6409slpm,0.5mpa=5462slpm, 0.4mpa=4734slpm, 0.3mpa=3641slpm,0.2mpa=3059slpm)
长度1900, 出气间隙0.05mm, 耗气量(0.6mpa=6582slpm,0.5mpa=5610slpm, 0.4mpa=4862slpm, 0.3mpa=3740slpm,0.2mpa=3141slpm)
长度1950, 出气间隙0.05mm, 耗气量(0.6mpa=6755slpm,0.5mpa=5757slpm, 0.4mpa=4990slpm, 0.3mpa=3838slpm,0.2mpa=3224slpm)
长度2000, 出气间隙0.05mm, 耗气量(0.6mpa=6929slpm,0.5mpa=5905slpm, 0.4mpa=5118slpm, 0.3mpa=3937slpm,0.2mpa=3307slpm)
  • 概述
  • 性能参数

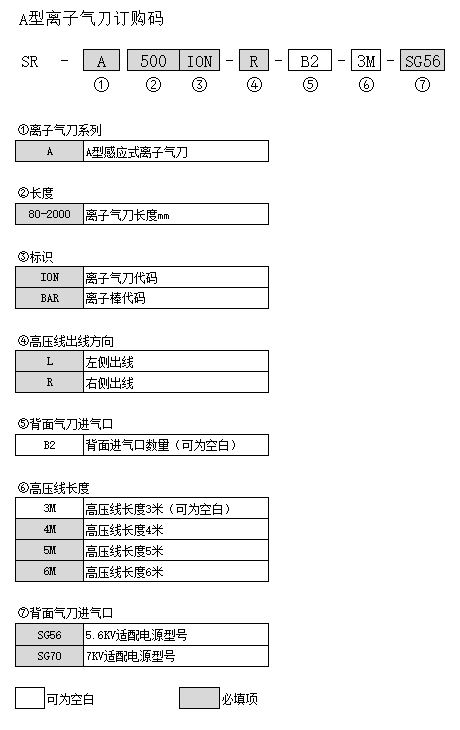

  • 订购码
  • 设计图纸
  • 视频
  • 图片

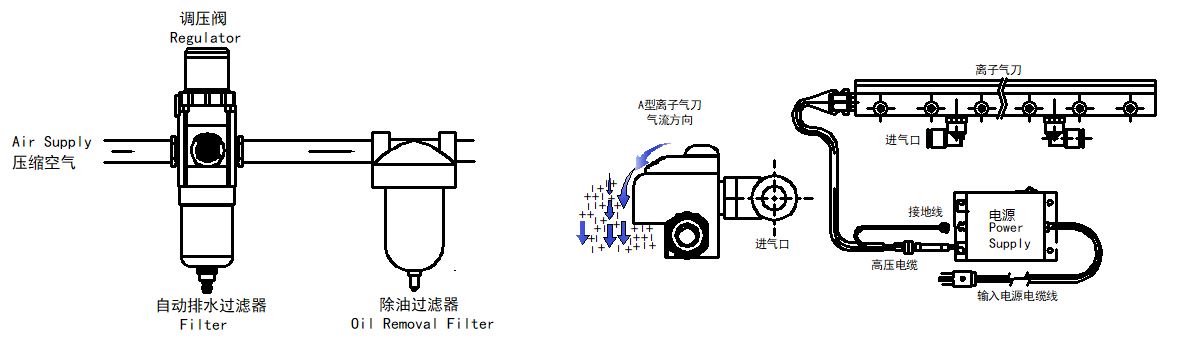

    一、安装图示

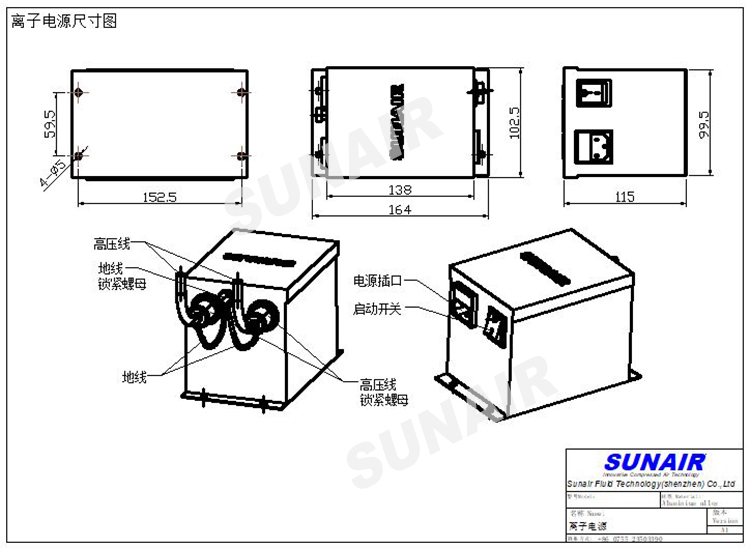

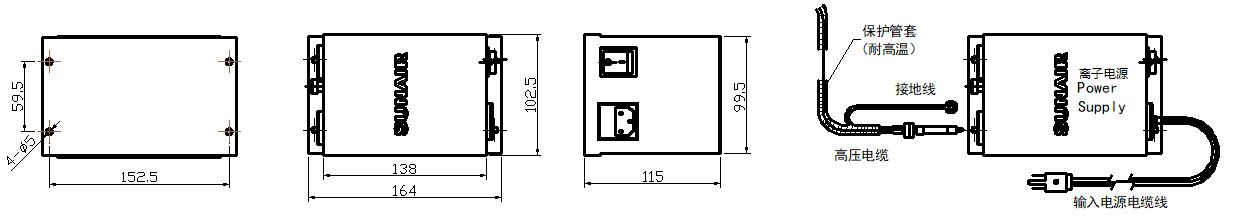

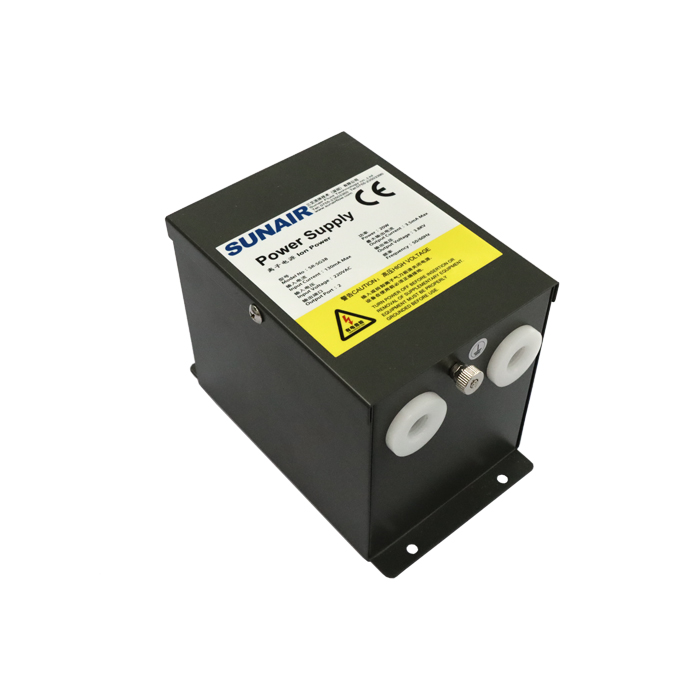

    二、离子电源性能参数及附图:

    电源型号:SR-SG56 / SR-SG70

    输入电压:220V/50Hz

    输出电压:5.6-7KV

    输入电流:135mA max

    输出电流:4.2mA max

    更大功率:40W

    高压输出端口:2


    三、进气口数量及气管尺寸

    我们应根据离子气刀的长度来选择进气口数量及气管尺寸,如果进气口太少,及管路尺寸太小,离子气刀得不到足够的供气量,吹气性能将达不到我们的使用要求。我们以标准外径10mm 和12mm气管为例,需要的进气口数量与长度对比,如下表。



    w   气流长度250mm       10mm气管         进气口数量 1个

    w   气流长度350mm       12mm气管         进气口数量 1个



    例:如果离子气刀长度为1000mm时,用10mm气管那进气口数量为4个,用12mm气管时进气口数量为3个。



    四、压缩空气供应

    进气口的位置应选择均匀分布在整条气刀长度方向的位置,以保持气流平衡,我们也提供通用的管路配件(单独出售),用于连接同一个离子气。



    压缩空气通过使用合适的过滤用于分离空气中的杂质污垢、水和油等,离子气刀将运行很长一段时间而不堵塞。在压缩空气的供应上使用15微米或更高精度的自动排水型过滤器来分离空气中的水份、杂质污垢,为了解决空气中含油的问题,还应使用除油过滤器。



    w   过滤器的安装应该在离子气刀的附近,距离在5米以内。

    w   过滤器应选择进出气口管螺纹尺寸大于PT3/8的中大型号,防止限流。

    w   用于控制压缩空气通断的电磁阀进出气口尺寸也应大于PT3/8管螺纹,防止限流。



    五、安装与固定

    注意:离子气刀和电源不能在易燃易爆的地方使用。

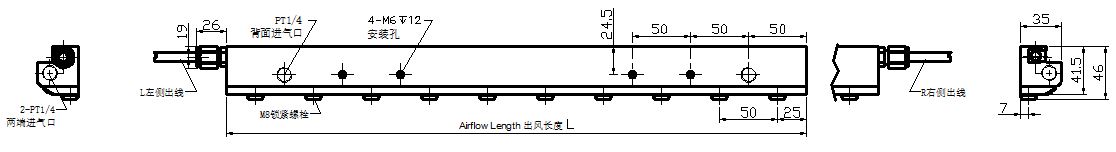

    1. 离子气刀的背部有M8的螺纹用于安装,可固定在任何工作位置,也可以用压缩空气硬管进行固定。

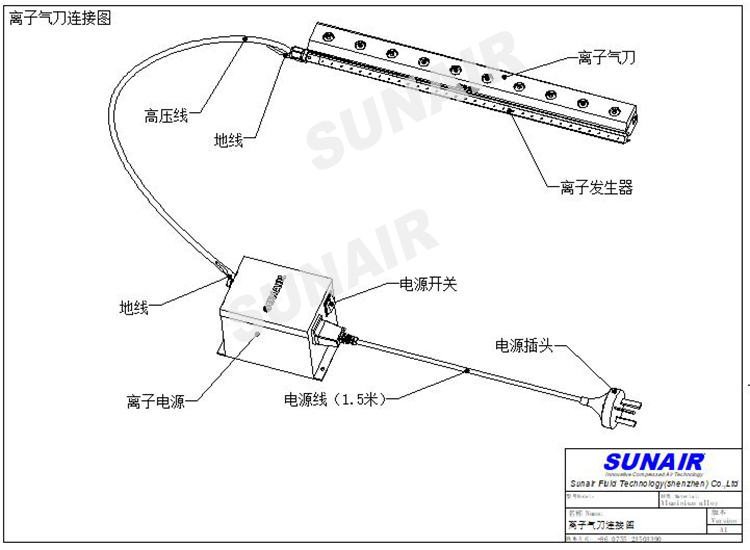

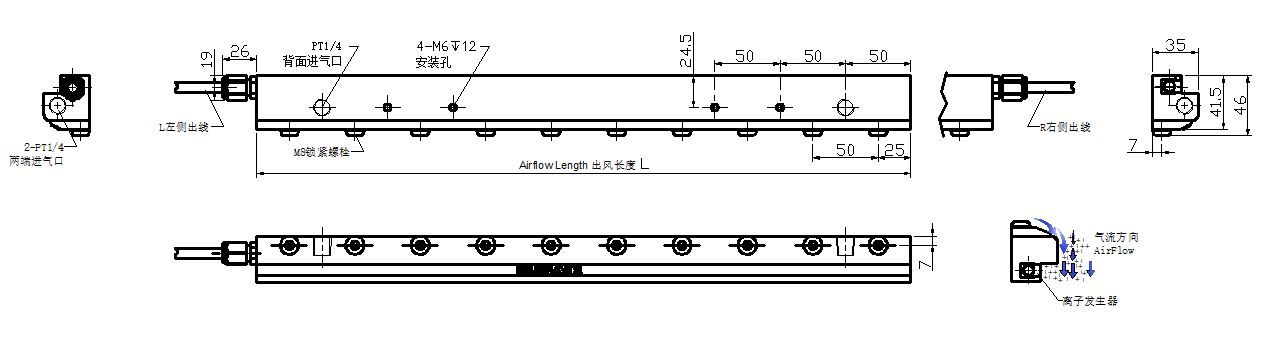

     安装图:


    2. 离子气刀安装在某一位置后,该点材料的静电被消除,如果处理过的材料在传输或运动中受到额外的摩擦,它可能会形成另一种静电荷,那么可能需要增加另一套离子气刀进行静电消除。

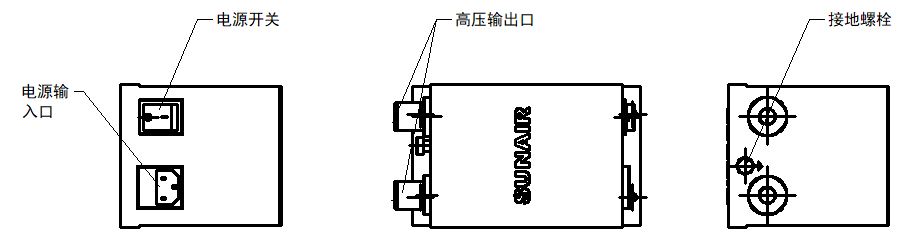

    3. 将离子气刀上的电源线拧入电源其中一个输出端口,将接地线连接到电源的螺栓处用螺母拧紧,一定要确保接地良好,此电源为220V输入电压,输入电压电缆线的插头为3插设计,其中一个为接地线要确保正确接地。完成所有连接后,才可开启电源。


    4. 建议将离子气刀与电源连接的电缆线屏敝在塑料套管中,由于此电缆线为高压线,在没有塑料套管屏敝时不能与设备其它电器的电缆线一起走线。



    六、电源使用注意事项

    1. 确保输入电源电压稳定,有必要增加稳压装置。

    2. 电源不应在爆炸或易燃区域使用。

    3. 必须接地良好,否则会损坏电源。

    4. 完成所有连接后才可开启电源开关。



    七、故障诊断

    1. 离子电源必须正确接地,否则不能正常工作,还会存在高压冲击,损坏电源和离子气刀。

    2. 如果离子气刀气流量减小,可以通过安装一个压力表在一个未使用的进气口处检查压力,气流量减小的原因与气源供气有直接关系,首先应检查气源的压力和流量,再检查进气管的直径、进气口的数量、过滤器的型号大小、电磁阀的允许更大通过流量等,不能有限流的气动元器件。



    八、维护

    如果污物堵塞了离子气刀,可拆卸检查,离子气刀是由一个离发生器连接到气刀上组成。气刀分为上下两部分,上部份为气刀盖板,将螺栓拧下来后可打开盖板,检查气刀内每个气道里的灰尘、污垢和油膜,并清理清洁干净,再将盖板盖回,将螺栓按顺序从一端向另一端拧紧。



    保持离子发生器电极针无水份和污垢对其性能和使用寿命非常重要,应定期3-6个月用软毛刷对放电针进清洁,不要使用任何会使放电针弯曲损坏的工具,注意在清洁电极针时一定要关闭电源供应。




    1690619807493927.jpg2006/42/EC Machinery Directive
    2014/30/EU Electromagnetic Compatibility Directive


















      为您提供专业化的解决方案
